PERSAMAAN LINGKARAN DAN GARIS SINGGUNG LINGKARAN

Tujuan Pembelajaran
Kompetensi Dasar :
- Mengaplikasikan konsep lingkaran dan garis singgung dalam pemecahan masalah.
Standar Kompetensi :
Setelah mengikuti proses pembelajaran ini, anda diharapkan dapat :
- merumuskan persamaan lingkaran berpusat di O(0,0) dan (a,b).
- menentukan pusat dan jari-jari lingkatan yang persamaannya diketahui.
- menentukan persamaan lingkaran yang memenuhi kriteria tertentu.
- menentukan persamaan garis singgung yang melalui suatu titik pada lingkaran.
- menentukan persamaan garis singgung yang gradiennya diketahui.

Pengertian Irisan Kerucut
Menurut Appolonius lingkaran adalah salah satu bentuk irisan kerucut. Selain lingkaran, terdapat tiga macam irisan kerucut lainnya, yaitu : Ellips, parabola, dan hiperbola. Ilmuwan lain yang mempelajari irisan kerucut adalah Pierre de Fermat dan Rene Descartes.

Materi
A. Persamaan Lingkaran
1. Persamaan Lingkaran yang Berpusat di O (0,0) dan Berjari-jari r


















Misalkan titik P(x,y) adalah sembarang titik yang terletak pada keliling lingkaran. Titik P’ adalah proyeksi titik P pada sumbu x sehingga ΔOP’P adalah segitiga siku-siku di P’.

Dengan menggunakan teorema Phytagoras pada ΔOP’P, maka
OP =√OP’)2+(PP’)2
Substitusi OP = r, OP’= x dan PP’ = y
r = √x2+y2
r2 = x2 + y2
x2 + y2 = r2


Karena titik P(x,y) sembarang, maka persamaan x2+y2 = r2 berlaku untuk semua titik, sehingga :
Persamaan lingkaran dengan pusat 0 dan jari-jari r adalah :
x2+y2 = r2

2. Persamaan Lingkaran yang Berpusat di A (a,b) dan Berjari-jari r


















Misalkan titik P(x,y) adalah sembarang titik yang terletak pada lingkaran. Buat garis g melalui pusat A(a,b) dan sejajar dengan sumbu x. Proyeksi P pada garis g adalah P’, sehingga ΔAP’P adalah segitiga siku-siku di dengan AP’ = x – a, PP’ = y – b dan AP = r (jari-jari lingkaran).

Dengan menggunakan Teorema Phytagoras pada ΔAP’P, diperoleh :
AP = √(AP’)2 + (PP’)2
r2 = √(x – a)2 + (y – b)2
r2 = (x – a)2 + (y – b)2
(x – a)2 + (y – b)2 = r2

Karena titk P(x,y) sembarang, maka persamaan (x – a)2 + (y – b)2 = r2 berlaku untuk semua titik, sehingga :
Persamaan lingkaran dengan pusat A(a,b) dan jari-jari r adalah :
(x – a)2 + (y – b)2 = r2


B. Bentuk Umum Persamaan Lingkaran
1. Menyatakan Bentuk Umum Persamaan Lingkaran
Bentuk baku persamaan lingkaran :
● Lingkaran dengan pusat O(0,0) dan jari-jari r :
L ≡ x2+y2 = r2
● Lingkaran dengan pusat A(a,b) dan jari-jari r :
L ≡ (x – a)2 + (y – b)2 = r2

Yang dimaksud dengan bentuk umum persamaan lingkaran contohnya :
Lingkaran dengan pusat (1,2) dan jari-jari 4, persamaannya adalah
L ≡ (x – 1)2 + (y – 2)2 = 16

Jika persamaan tersebut dijabarkan kemudian disusun berdasarkan aturan abjad dan pangkat turun, diperoleh :
L ≡ (x – 1)2 + (y – 2)2 = 16
L ≡ (x2 – 2x + 1) + (y2 – 4y + 4) = 16
L ≡ x2 + y2 – 2x – 4y –11 = 16

Persamaan yang terakhir inilah yang disebut bentuk umum persamaan lingkaran dengan pusat (1,2) dan jari-jari r = 4.

Jadi, bentuk umum persamaan lingkaran dapat dinyatakan dengan persamaan :
x2 + y2 + Ax + By + C = 0 (A, B, C bilangan real)
atau
Ax2 + Ay2 + Bx + Cy + D = 0 (A, B, C, D bilangan bulat A ≠ 0


2. Menentukan Pusat dan Jari-jari Lingkaran
Cara menentukan pusat dan jari-jari lingkaran jika bentuk umum persamaan lingkaran diketahui adalah
L ≡ x2 + y2 + Ax + By – C = 0
L ≡ (x2 + Ax + A2) – A2 + (y2 + By + B2) – B2 + C
4 4 4 4
L ≡ (x + A)2 + (y + B)2 = A2 + B2 - C
4 4 4 4


Berdasarkan persamaan di atas, dapat ditetapkan :
● Pusat lingkaran di (-A)
B
● Jari-jari lingkaran r = √A2 + B2 - C
4 4


C. Persamaan Garis Singgung Lingkaran
1. Persamaan Garis Singgung Lingkaran yang Melalui Suatu Titik pada Lingkaran
















● Lingkaran dengan pusat di O (0,0) dan jari-jari r
Garis singgung dapat ditentukan sebagai berikut :
1. Gradien garis singgung OP adalah Mop = y1
x1
2. Karena garis singgung g tegak lurus OP, maka gradiennya
mg = -1 = -1 = -x1
Mop y1 y1
3. Persamaan garis singgung g :
y – y1 = mg (x – x1)

y – y1 = x1 (x – x1)
y1
y1y – y12 = - x1x + x12
x1x + y1y = x12 + y12
x1x + y1y = r2

Jadi, persamaan garis singgung lingkaran L ≡ x2+y2 = r2 yang melalui titik P(x1, y1) pada lingkaran ditentukan dengan rumus :
x1x + y1y = r2

• Lingkaran dengan pusat di A (0,0) dan jari-jari r


















Garis singgung g dapat dinyatakan sebagai berikut
1. Gradien garis AP adalah Map = - y1 - b
x1 - a
2. Garis singgung g tegak lurus garis AP, sehingga gradien garis singgung g adalah
mg = -1 = - x1 - a
Map - y1 - b
3. Persamaan garis singgung g adalah :
y – y1 = mg (x – x1)
y – y1 = - x1 - a
- y1 - a
(y – y1) (y1 – b) = – (x1 – a) (x – x1)
y1y – y12 – by + b y1 = – (x1x – ax – x12 + ax1)
x1x – ax – x12 + ax1 + y1y – y12 – by + b y1 = 0
x1x – ax + ax1 + y1y – by + b y1 = x12 + y12 ......(*)
Karena P(x1, y1) terletak pada lingkaran L ≡ (x – a)2 + (y – b)2 = r2, maka berlaku :
(x1 – a)2 + (y1 – b)2 = r2
x12 – 2ax1 + a2 + y12 – 2by1 + b2 = r2
x12 + y12 = 2ax1 – a2 + 2by1 – b2 + r2
substitusi x12 + y12 = 2ax1 – a2 + 2by1 – b2 + r2 ke (*), diperoleh :
x1x – ax + ax1 + y1y – by + b y1 = 2ax1 – a2 + 2by1 – b2 + r2
(x1x – ax + ax1 – 2ax1 + a2) + (y1y – by + b y1 – 2by1 – b2) = r2
(x1x – ax – ax1 + a2) + (y1y – by – b y1 + b2) = r2
(x1 – a) (x – a) + (y1 – b) (y – b) = r2

Rumus persamaan garis singgung pada lingkaran L ≡ (x – a)2 + (y – b)2 = r2 yang melalui titik singgung P(x1, y1) adalah (x1 – a) (x – a) + (y1 – b) (y – b) = r2

2. Persamaan Garis Singgung Lingkaran dengan Gradien Diketahui
● Lingkaran dengan pusat di O (0,0) dan jari-jari r
1. Persamaan garis dengan gradien m adalah y = mx + n
2. Substitusi y = mx + n ke persamaan lingkaran L ≡ x2+y2 = r2, diperoleh :
x2 + (mx + n)2 = r2
x2 + m2x2 + 2mnx + n2 = r2
(1+ m2)x2 + 2mnx + (n2 – r2) = 0

Nilai diskriminan persamaan kuadrat (1+ m2)x2 + 2mnx + (n2 – r2) = 0 adalah
D = (2mn)2 – 4(1+ m2) (n2 – r2)
D = 4 m2n2 – 4(m2n2 – m2r2 + n2 – r2)
D = 4 m2n2 – 4 m2n2 + 4m2r2 – 4n2 + 4r2
D = 4 (m2r2 – n2 + r2)

3. Karena garis menyinggung lingkaran, maka nilai diskriminan D = 0.
4 (m2r2 – n2 + r2) = 0
m2r2 – n2 + r2 = 0
n2 = r2 (1 + m2)
n = ± r √1 + m2

Substitusi n = ± r √1 + m2 ke persamaan garis y = mx + n, diperoleh y = mx ± r √1 + m2

Jadi, rumus Persamaan garis singgung pada lingkaran L ≡ x2+y2 = r2 dengan gradien m adalah
y = mx ± r √1 + m2

● Lingkaran dengan pusat di A (0,0) dan jari-jari r
1. Persamaan garis dengan gradien m adalah y = mx + n
2. Substitusi y = mx + n ke persamaan lingkaran L ≡ (x – a)2 + (y – b)2 = r2, diperoleh :
(x – a)2 + (mx + n – b)2 = r2
x2 – 2ax + a2 + m2x2 + n2 + b2 + 2mnx – 2bmx – 2bn – r2 = 0
(1 + m2)x2 – 2(a – mn + bm)x + (a2 + n2 + b2 – 2bn – r2)= 0

Nilai diskriminan persamaan kuadrat di atas adalah
D = {– 2(a – mn + bm)}2 – 4 (1 + m2)(a2 + n2 + b2 – 2bn – r2)
D = 4(a – mn + bm) 2 – 4(1 + m2)(a2 + n2 + b2 – 2bn – r2)
3. Karena garis menyinggung lingkaran, maka nilai diskriminan D = 0
4(a – mn + bm) 2 – 4(1 + m2)(a2 + n2 + b2 – 2bn – r2) = 0
(a – mn + bm) 2 – (1 + m2)(a2 + n2 + b2 – 2bn – r2) = 0
a2 + m2n2 + b2m2 – 2amn + 2abm – 2bm2n – a2 – n2 – b2 + 2bn + r2 – a2m2 – m2n2 – b2m2 + 2bm2n + m2r2 = 0
– 2amn + 2abm – n2 – b2 + 2bn + r2 – a2m2 + m2r2 = 0
2amn – 2abm + n2 + b2 – 2bn – r2 + a2m2 – m2r2 = 0
(n2 + a2m2 + b2 + 2amn –2bn – 2abm) – r2 (1+ m2) = 0
(n + am – b)2 = r2 (1+ m2)
(n + am – b) = r √1 + m2
n = (–am + b) ± r√1 + m2
4. Substitusi n = (–am + b) ± ke persamaan garis y = mx + n, diperoleh
y = mx + (–am + b) ± r √1 + m2
(y – b) = m(x – a) ± r √1 + m2

Jadi, rumus Persamaan Garis Singgung pada lingkaran L ≡ (x – a)2 + (y – b)2 = r2 dengan gradien m adalah
(y – b) = m(x – a) ± r√1 + m2

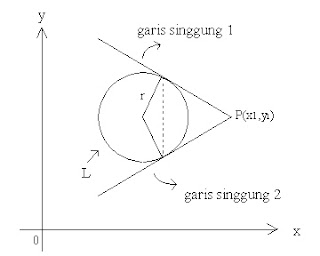

3. Persamaan Garis Singgung Lingkaran yang Melalui sebuah Titik di Luar Lingkaran
Cara untuk menentukan persamaan-persamaan garis singgung yang terletak di luar lingkaran dapat dilakukan melalui langkah-langkah sebagai berikut.
Langkah 1.
Persamaan garis melalui P(x1,y1), dimisalkan gradiennya m. Persamaannya adalah y – y1 = m(x – x1) atau y = mx – mx1 + y1

Langkah 2.
Substitusikan y = mx – mx1 + y1 ke persamaan lingkaran, sehingga diperoleh persamaan kuadrat gabungan. Kemudian nilai diskriminan D dari persamaan kuadrat gabuangan itu dihitung.

Langkah 3.
Karena garis menyinggung lingkaran, maka nilai diskriminan D = 0. Dari syarat D = 0 diperoleh nilai-nilai m.
Nilai-nilai m itu selanjutnya disubstitusikan ke persamaan y = mx – mx1 + y1, sehingga diperoleh persamaan-persamaan garis singgung yang diminta.

















Contoh :
Persamaan Lingkaran

1. Tentukan persamaan lingkaran yang berpusat di O(0,0) dan melalui titik A (-3,5)
Penyelesaian :
Lingkaran berpusat di O(0,0) dan melalui titik A(-3,5), maka jari-jari r adalah
r = √(-3)2 + 52 = √34
r2 = 34
Persamaan lingkarannya x2 + y2 = r2
x2 + y2 = 34
Jadi, persamaan lingkaran yang berpusat di O(0,0) dan melalui titik A(-3,5) adalah
L ≡ x2 + y2 = 34

2. Tentukan persamaan lingkaran yang berpusat di O(0,0) dan melalui titik A (-3,5)
Penyelesaian :
Pusat di (2,-4) dan r = 5 jadi r2 = 25
Persamaan lingkarannya :
(x – 2)2 + (y – 4)2 = 25

Bentuk Umum Persamaan Lingkaran
3. Tentukan pusat dan jari-jari lingkaran L ≡ x2 + y2 + 4x – 10y + 13 = 0
Penyelesaian :
L ≡ x2 + y2 + 4x – 10y + 13 = 0
L ≡ (x + 4x)2 + (y2 – 10y) = - 13
L ≡ (x2 + 4x + 4) – 4 + (y2 + 4x – 10y + 25) – 25 = - 13
L ≡ (x + 2)2 + (y – 5)2 = 16
Dari persamaan yang terakhir ini, dapat diketahui bahwa lingkaran L ≡ x2 + y2 + 4x – 10y + 13 = 0 mempunyai pusat (-2,5) dan jari-jari r = 4

Persamaan Garis Singgung Lingkaran
4. Tentukan persamaan garis singgung lingkaran L ≡ x2 + y2 = 13 yang melalui titik (-3,2)
Penyelesaian :
Titik (-3,2); x1 = -3 dan y1 = 2, terletak pada L ≡ x2 + y2 = 13
Persamaan garis singgungnya : (-3)x + (2)y = 13
-3x + 2y = 13

5. Tentukan persamaan garis singgung lingkaran L ≡ (x – 3)2 + (y + 1)2 = 25 yang melalui titik (7,2)
Penyelesaian :
Titik (7,2); x1 = 7 dan y1 = 2, terletak pada L ≡ (x – 3)2 + (y + 1)2 = 25
Persamaan garis singgungnya : (7 – 3)(x – 3) + (2 + 1)(y +1) = 25
4x – 12 + 3y – 34 = 25
4x + 3y – 34 = 0
Jadi, persamaan garis singgung lingkaran L ≡ (x – 3)2 + (y + 1)2 = 25 yang melalui titik (7,2) adalah 4x + 3y – 34 = 0

6. Tentukan persamaan garis singgung pada lingkaran L ≡ x 2 + y2 = 16, jika diketahui mempunyai gradien 3.
Penyelesaian :
Lingkaran L ≡ x 2 + y2 = 16, pusat di O(0,0) dan jari-jari r = 4, mempunyai gradien m = 3.
Persamaan garis singgungnya : y = 3x ± 4√1 + (3)2
y = 3x ± 4√10
y = 3x + 4√10 atau 3x – 4√10
Jadi, persamaan garis singgung pada lingkaran L ≡ x 2 + y2 = 16 dengan gradien m = 3 adalah
y = 3x + 4√10 dan 3x – 4√10

7. Tentukan persamaan garis singgung lingkaran L ≡ (x – 1)2 + (y + 2)2 = 9 yang mempunyai gradien m = 5/12
Penyelesaian :
Persamaan garis singgungnya : (y + 2) =5/12(x – 1) ± 3√(1 + (5/12)2
(y + 2) = 5/12(x – 1) ± 39/12
12y + 24 = 5x – 5 ± 39
5x – 12y – 29 ± 39 = 0
5x – 12y – 10 = 0 dan 5x – 12y – 68 = 0
Jadi, persamaan garis singgung lingkaran L ≡ (x – 1)2 + (y + 2)2 = 9 yang mempunyai gradien m = 5/12 adalah
5x – 12y – 10 = 0 dan 5x – 12y – 68 = 0
